기술의 과학적 이론 근거

1860L의 수증기가 화재의 확산을 막습니다.

흡열과 열차단 물성을 지닌 수산화 알루미늄 함량을 70%까지 높인 플라스틱 컴파운드

배경 기술

현장 실증 테스트 난연성능 인증서

FlamEL Akusta 난연 프로세스

화재로 발생한 열을 FlamEL Akusta가 흡수
FlamEL Akusta의 수산화 알미늄이 수증기와 알루미나 막으로 열분해
수산화 알미늄 열분해로 수증기 발생> 화재 확산 억제
수산화 알미늄 열분해로 알루미나 막 생성> 열차단 및 모재 보호

FlamEL Akusta 난연 프로세스 이미지

FlamEL Akusta 수증기 방출량 FlamEL Akusta 3mm 시트 기준

1m²당 1L의 물분자를 함유 > 열분해 시 1860L 수증기 방출

수산화 알미늄의 열분해 반응 물리적 이론

열분해 반응식	2Al(OH)₃ → Al₂O₃ + 3H₂O
열분해 온도	220°C ~
분해 엔탈피	ΔH = 1060 J/g

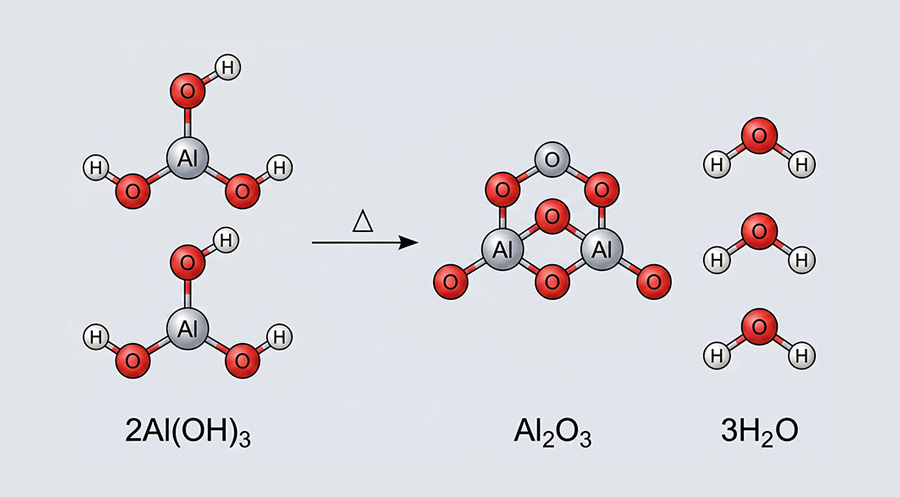

열분해 반응 모식도

과학적 이론 실험 검증

수산화 알미늄(AL(OH)₃), 수산화 마그네슘(Mg(OH)₂)의 열분해 분석

물질	열분해 온도	분해 엔탈피
AL(OH)3	220°C ~	1060 J/g
Mg(OH)2	320°C ~	1300 J/g

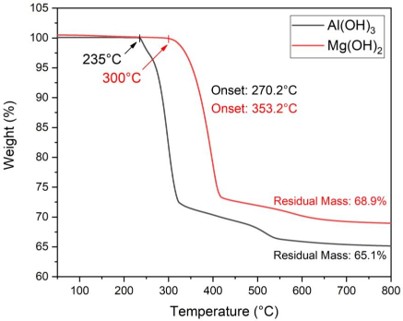

TGA Themal Gravimetric Analysis 그래프 이미지

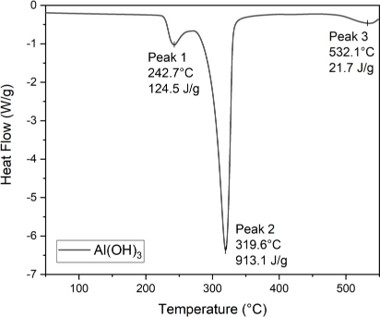

DSC Differential Scanning Calorimetry 그래프1- AL(OH)3 이미지

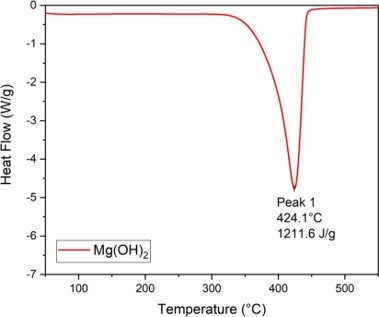

DSC Differential Scanning Calorimetry 그래프2- Mg(OH)2 이미지

FlamEL Akusta 열분해 FT-IR ^{Fourier transform infrared spectroscopy} 측정

ATH	Al-OH interactions : 3620 - 3380 cm^-1 Al-O stretching : ~ 1020 cm^-1
PP	CH3 side chain, CH backbone signals: 2915, 2865 cm^-1

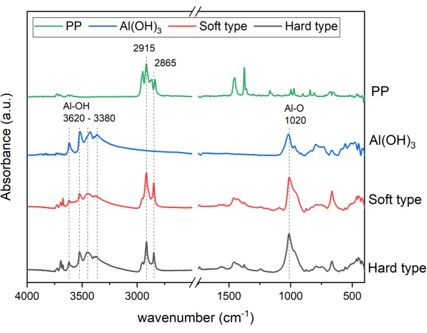

FT-IR 그래프1- PP, AL(OH)3, Akusta Soft, Akusta Hard 이미지

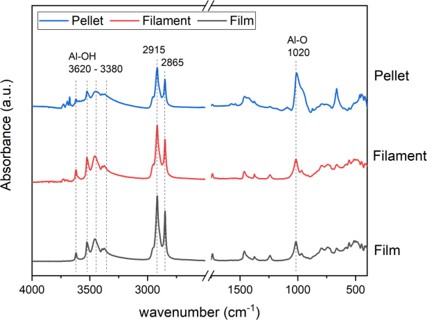

FT-IR 그래프2- Akusta Pellet, Akusta Filament, Akusta Film 이미지

FlamEL Akusta 열분해 DSC·TGA 측정

열분해 공식	Gibbsite (Al(OH)₃) > 240°C > Boehmite (AlO(OH)) > 475°C > Alumina (Al₂O₃) Gibbsite (Al(OH)₃) > 325°C > Alumina (Al₂O₃)
실제 측정 데이터	Peak around 165°C : Polymer (PP) melting peak Peak around 240°C : Al(OH)₃ → AlO(OH) + H₂O Peak around 325°C : 2Al(OH)₃ → χ-Al₂O₃ + 3H₂O Peak around 475°C : 2AlO(OH) → γ-Al₂O₃ + H₂O

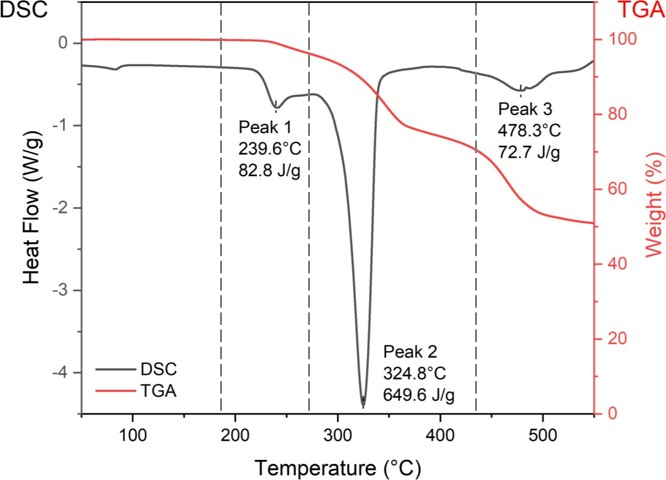

Akusta Soft 열분해 측정 그래프 이미지

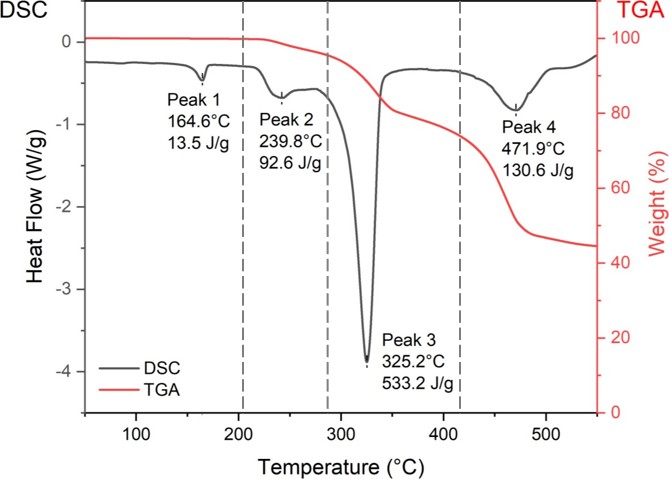

Akusta Hard 열분해 측정 그래프 이미지

FlamEL Akusta 난연 성능 LAB 테스트

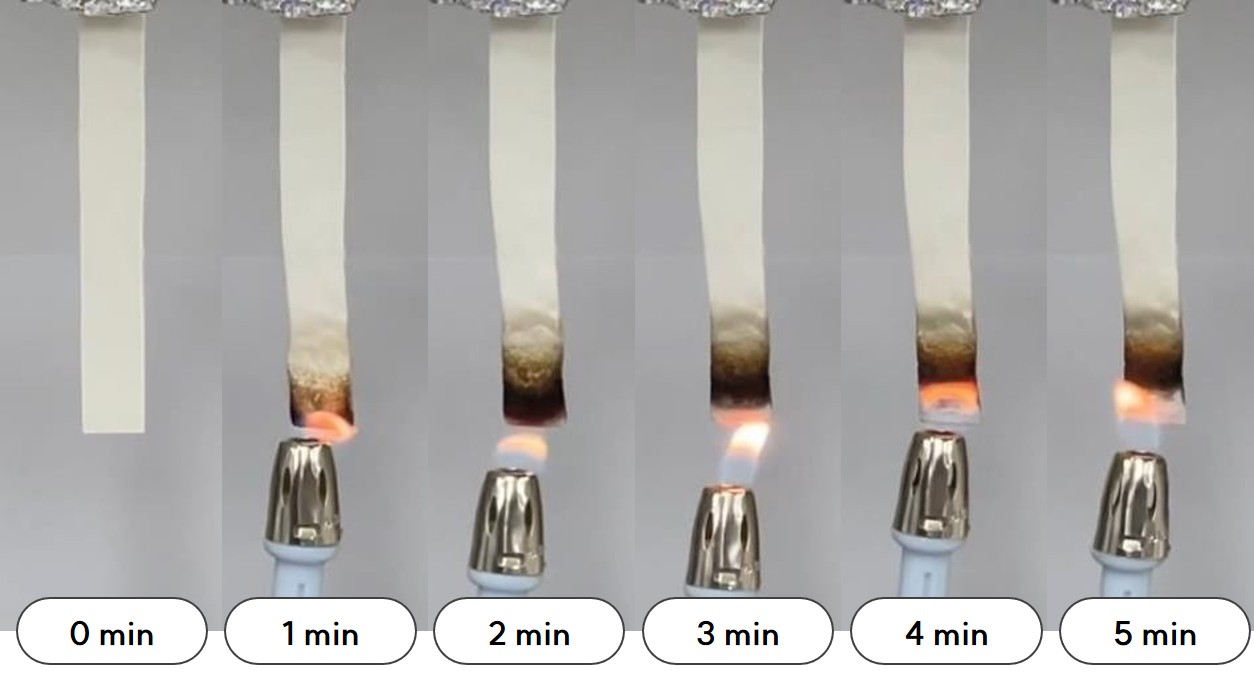

Akusta Hard 난연 성능 테스트 이미지
